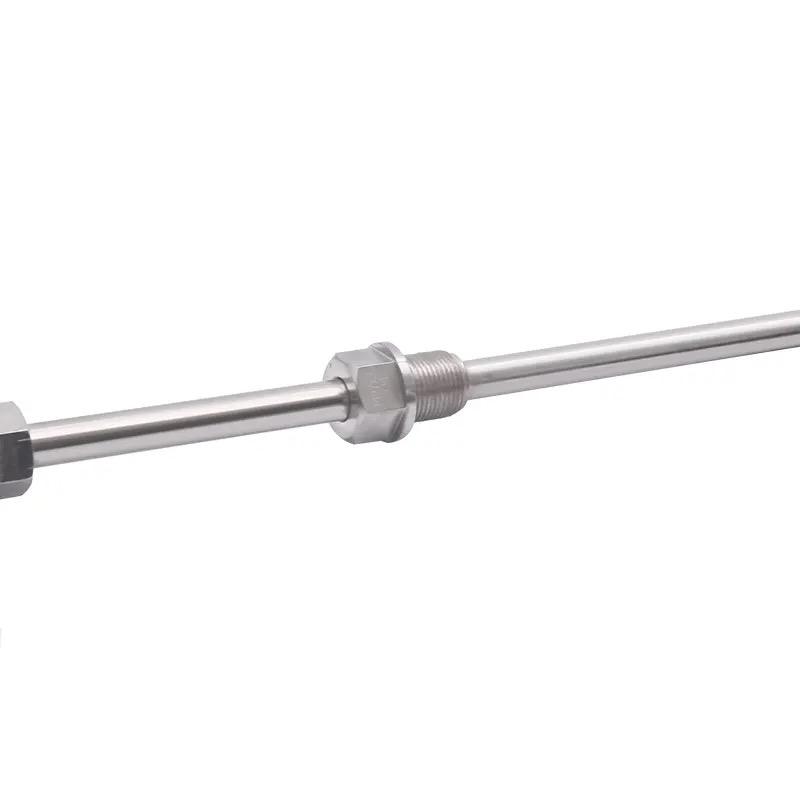

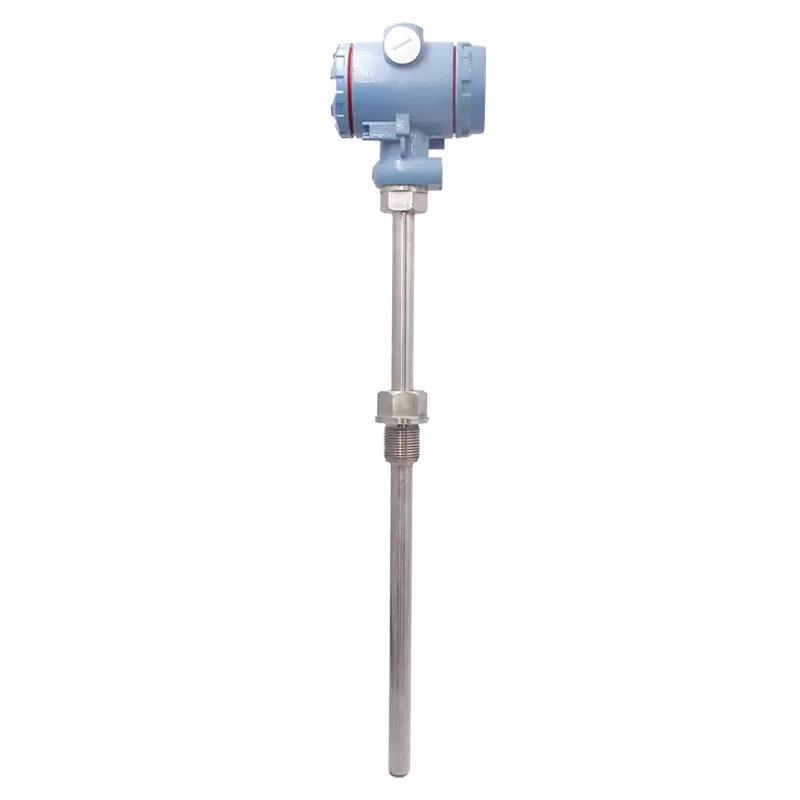

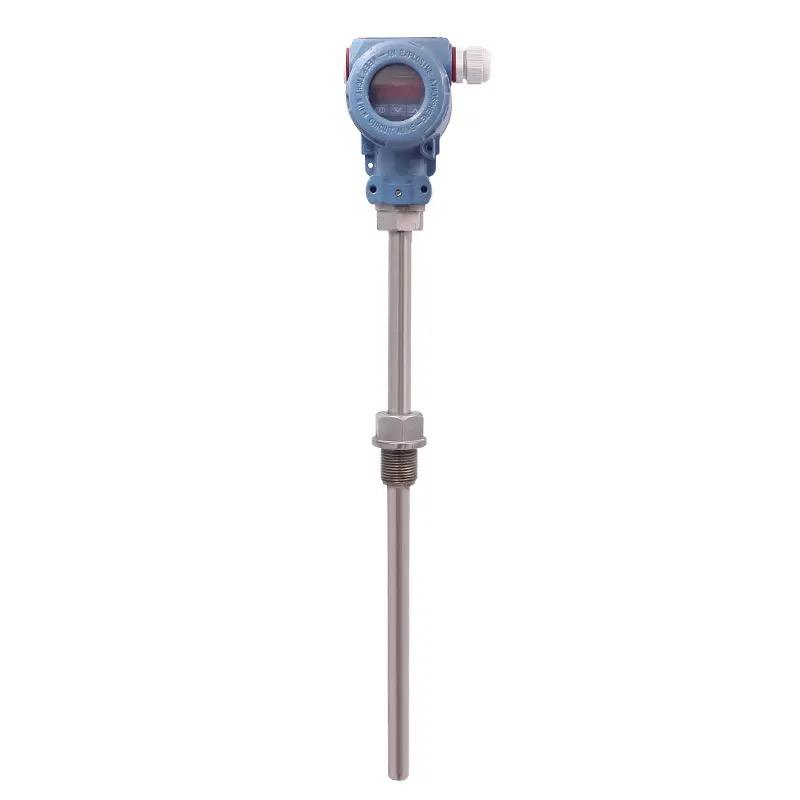

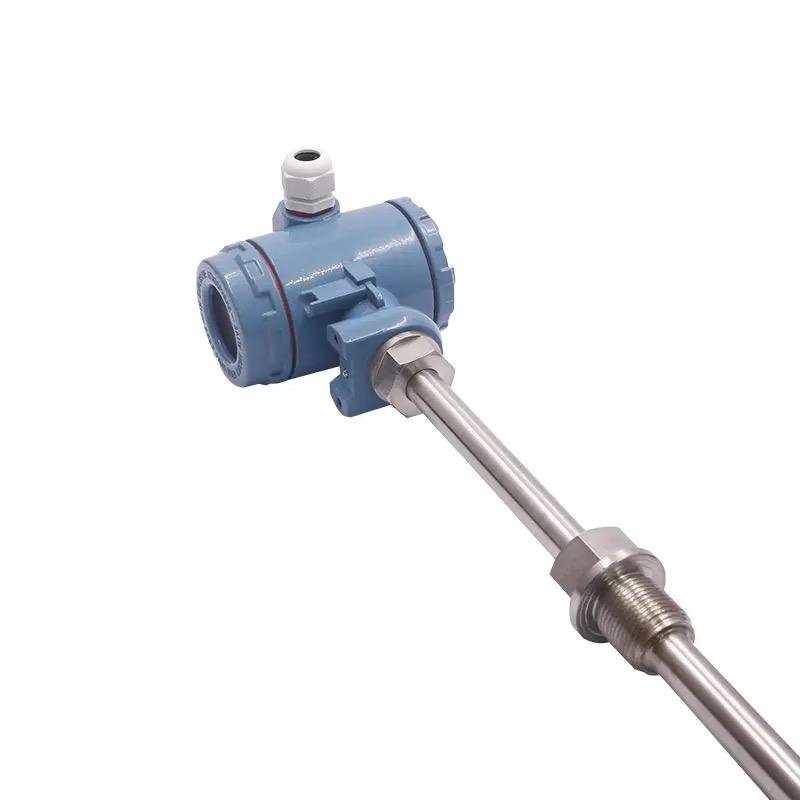

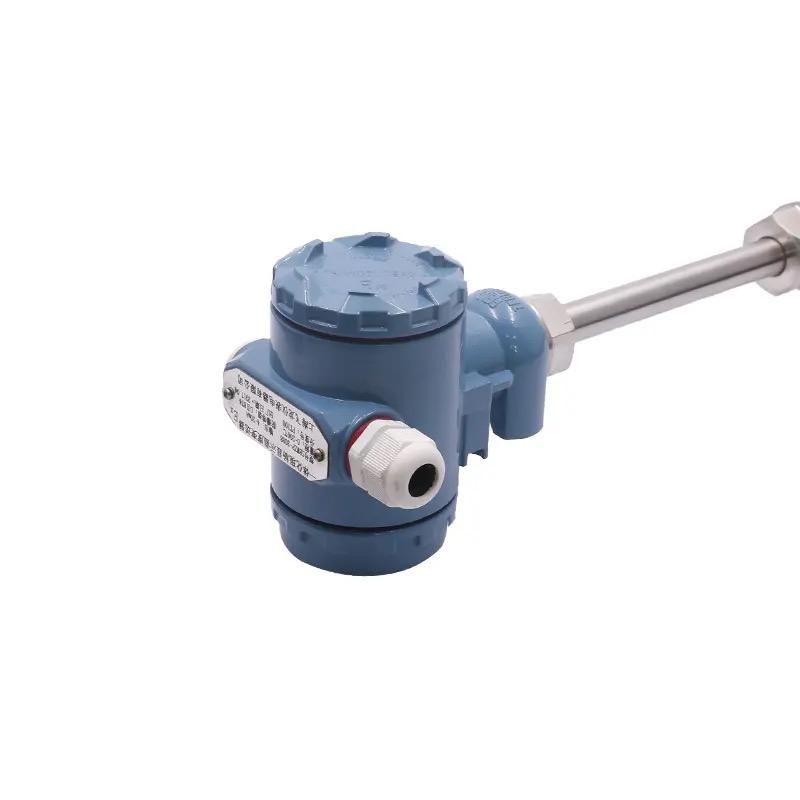

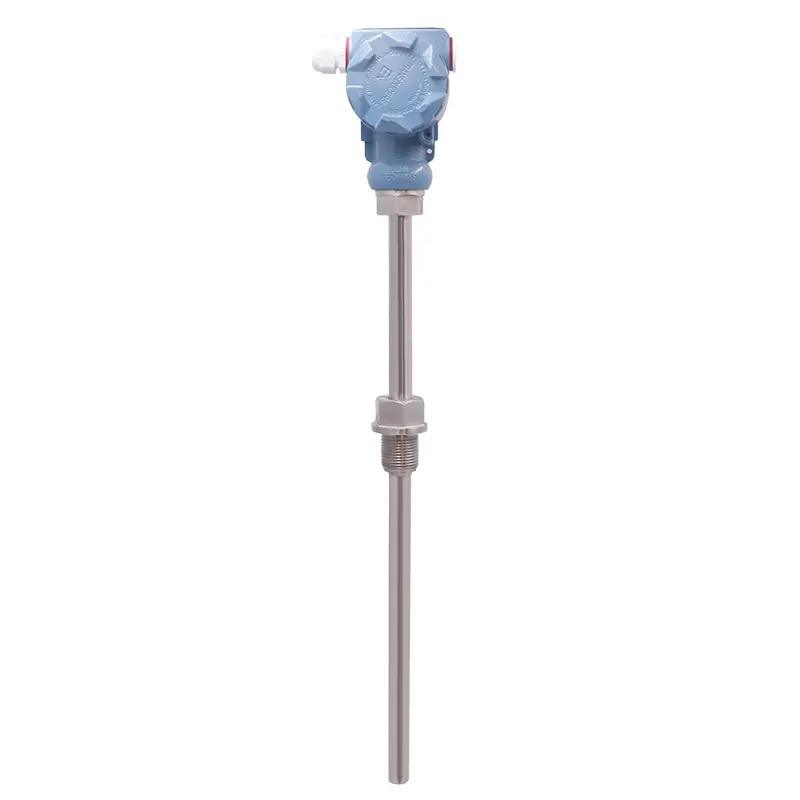

عزل كامل جهاز إرسال درجة الحرارة المتكامل

يتم استخدام جهاز إرسال درجة الحرارة المتكامل العام لإدخال إشارة المقاومة الحرارية (RTD)، والمزدوجة الحرارية (TC)، والمقاومة والجهد، والتي يمكن تثبيتها في المستشعر من خلال تكوين الكمبيوتر. (يتوفر بروتوكول PEOFIBUS-PA وHART). الأماكن القابلة للتطبيق: · يمكن استخدام جهاز إرسال درجة الحرارة المتكامل PCP لتحويل جميع أنواع إشارات الإدخال إلى إشارات إخراج 4-20 مللي أمبير ·الإدخال المقاومة الحرارية (رتد) الحرارية (تك) المقاومة (Ω) الجهد (بالسيارات) .من خلال جهاز الكمبيوتر، يمكن استخدام أداة التكوين عبر الإنترنت. الخصائص: .يمكن استخدام PCP العام لجميع أنواع إشارات الإدخال .العزل الكهربائي نظام سلكين وإخراج قياس 4-20mA .دقة عالية .يمكن ضبط تلف المستشعر أو إشارات خطأ الدائرة القصيرة مسبقًا وفقًا لـ NAMUR NE 43. · يجب أن يكون التوافق الكهرومغناطيسي (EMC) متوافقاً مع NAMUR NE 21, CE . شهادة مقاومة للانفجار .الإخراج التناظري يمكن تخصيص نطاق القياس من قبل المستخدمين

طلب عرض سعر

هيكل التشغيل والنظام

نظام القياس

جهاز إرسال درجة الحرارة الذكي هو نظام مكون من سلكين مع مخرج تناظري، وإشارات مقاومة حرارية (الحق في التنمية) مكونة من 2 و3 و4 أسلاك، وإشارة مزدوجة حرارية، وإشارة جهد كهربائي، والتي يمكن تهيئتها من خلال أداة التكوين،

المقاومة الحرارية للمدخل (RTD)

اكتب	نطاق القياس	دقيقة. نطاق القياس
PT100 PT500 PT1000 وفقا للمواصفة IEC 751	-200-850 درجة مئوية -328-1562 درجة فهرنهايت -200-250 درجة مئوية -328-482 درجة فهرنهايت -200-250 درجة مئوية -328-482 درجة فهرنهايت	10 ك (18 درجة فهرنهايت) 10 ك (18 درجة فهرنهايت) 10 ك (18 درجة فهرنهايت)
Ni100 Ni500 Ni1000 وفقًا للمواصفة DIN 43760	-60-180 درجة مئوية -76-356 درجة فهرنهايت -60-150 درجة مئوية -76-302 درجة فهرنهايت -60-150 درجة مئوية -76-302 درجة فهرنهايت	10 ك (18 درجة فهرنهايت) 10 ك (18 درجة فهرنهايت) 10 ك (18 درجة فهرنهايت)
نوع الأسلاك	تعويض المقاومة لكابل قياس النظام ذو السلكين أو 3 أو 4 توصيل (0-20Ω)
مقاومة كابل الاستشعار	كل كابل
تيار الاستشعار	.60.6 مللي أمبير

إشارة المقاومة (Ω)

اكتب	نطاق القياس	دقيقة. نطاق القياس
المقاومة (Ω)	10..2000(أوم)	100 (أوم)

الحرارية (TC)

اكتب	نطاق القياس	دقيقة. نطاق القياس
ب (PtRh30-PtRh6) ج (W5Re-W26Re) ^[3] د (W3Re-W25Re) ^[3] E (NiCr-CuNi) J (الحديد CuNi) ك (NICr-ني) L (الحديد CuNi) ^[2] N [NiCrSi-NiSi) R (PtRh13-بت) S (PtRh10-بت) T (النحاس-CuNi) ش (النحاس-CuNi) ^[2] More5-MoRee41 ^[1] وفقًا للمواصفة IEC 584 الجزء 1	0-1820 درجة مئوية 32-3308 درجة فهرنهايت 0-2320 درجة مئوية 32-4208 درجة فهرنهايت 0-2495 درجة مئوية 32-4523 درجة فهرنهايت -200-915 درجة مئوية -328-1679 درجة فهرنهايت -200- 1200 درجة مئوية -328-2192 درجة فهرنهايت -200-1372 درجة مئوية -328-2501 درجة فهرنهايت -200- 900 درجة مئوية -328-1652 درجة فهرنهايت -270- 1300 درجة مئوية -454-2372 درجة فهرنهايت 0- 1768 درجة مئوية 32-3214 درجة فهرنهايت 0- 1768 درجة مئوية 32-3214 درجة فهرنهايت -200- 400 درجة مئوية -328-752 درجة فهرنهايت -200-600 درجة مئوية -328-1112 درجة فهرنهايت 0- 2000 درجة مئوية 32-3632 درجة فهرنهايت	500 كيلو (900 درجة فهرنهايت) 500 كيلو (900 درجة فهرنهايت) 500 كيلو (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 500 كيلو (900 درجة فهرنهايت) 500 كيلو (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 50 ك (900 درجة فهرنهايت) 500 ك (900 درجة فهرنهايت)
تقاطع بارد	داخلي (Pt100) أو خارجي (0...80 درجة مئوية)، 32..176 درجة فهرنهايت
دقة الوصلة الباردة	± 1 ألف
تيار الاستشعار	30nA

إشارة الجهد (بالسيارات)

اكتب	نطاق القياس	نطاق القياس الأقصى
ميلي فولت (بالسيارات)	-10...100 مللي فولت	5 مللي فولت

إخراج الإدخال (التناظرية)

إشارة الإخراج	4...20 مللي أمبير.20..4 مللي أمبير
خصائص الإرسال	درجة الحرارة والمقاومة وخطية الجهد
الحمولة القصوى	(V-8V)/0.025A

(١) بدون مرجع

(2) وفقًا للمعيار DIN 43710

(3) وفقًا للمواصفة ASTM E988

مرشح رقمي جراي 1	0...8ث
المدخلات الحالية	.53.5 مللي أمبير
القيد الحالي	≥25 مللي أمبير
مفتاح تأخير الوقت	4s (أثناء التشغيل على la-3.8mA)
وقت الاستجابة	1 ثانية

إشارة خطأ (رصد الخطأ)

أقل من الحد الأدنى للقياس	Dutput وصولا الى 3.8mA
فوق القياس العلوي إيرميت	إخراج يصل إلى 20.5 مللي أمبير
تلف المستشعر ماس كهربائى الاستشعار	يمكن ضبطه على ≥3.6mA أو ≥21.0 mA

اتصال كهربائي

مصدر الطاقة	U _ب =8...35 فولت تيار مستمر حماية قطبية
العزل الكهربائي (الإدخال / الإخراج)	U = 3.75 كيلو فولت تيار متردد
نطاق التقلب المسموح به	U≥5V (عندما Ub≥13V، f _ماكس =1KH ₂ ر)

الدقة

الشروط المرجعية

درجة الحرارة المرتفعة: 23 درجة مئوية (73.4 درجة فهرنهايت) ± 5 ك

المقاومة الحرارية (رتد)

اكتب	دقة القياس
PT100,Ni100 PT500,Ni500 PT1000,Ni1000	0.2 ألف أو 0.08% 0.5 ألف أو 0.20% 0.3 ألف أو 0.12%

إشارة المقاومة (Ω)

اكتب	دقة القياس	نطاق القياس
المقاومة	±0.1Ω أو 0.08%	10...40 أوم
المقاومة	±1.5Ω أو 0.12%	10...2000 أوم

الحرارية (TC)

اكتب	دقة القياس
ك، ي، ت، ه، ل، ش، ن، ج، د S.B.R MoRe5-MoRe41	typ.0.5 ك أو 0.08% typ.1.0 ك أو 0.08% typ.2.0 ك أو 0.08%
Allecled بنهاية الاعتماد الداخلي	PT100 DIN IEC751 C1.B

إشارة الجهد (بالسيارات)

اكتب	دقة القياس	نطاق القياس
ميلي فولت (بالسيارات)	±20μV أو 0.08%	-10...10 مللي فولت

تتأثر إمدادات الطاقة	± ± 0.01%/V مع انحراف 24 ^[3]	نطاق القياس
تتأثر بالحمل	± ± 0.02%/100Ω ^[3]	-10...10 مللي فولت

(1) لا ينطبق على المزدوجة الحرارية.

(2) نسبة نسبة إلى نطاق القياس القابل للتعديل (القيمة القصوى).

(3) كل العلاء مرتبط بالقيمة النهائية للقياس (FSD)

التحول في درجة الحرارة

RTD
Td=±(15ppmk*الحد الأقصى لنطاق القياس)±50 جزء في المليونK*نطاق القياس المحدد مسبقًا)*∆θالمقاومة الحرارية Pt100
Td=±(15ppmk*(القيمة النهائية للقياس 200) 50ppm/K*نطاق القياس المحدد مسبقًا)*∆θ الحرارية(TC)
Td=±(50 جزء في المليون كلفن* الحد الأقصى لنطاق القياس 50 جزء في المليون/ك* نطاق القياس المحدد مسبقًا)*∆θ
∆θ= تنحرف قيمة درجة حرارة البيئة عن درجة حرارة الإرجاع

الاستقرار على المدى الطويل

≥0.1 ألف/السنة[1] أو ≥0.05%/السنة[1][2]

حالة التثبيت

زاوية التثبيت	لا حدود
منطقة التثبيت	صندوق توصيل مقاوم للماء أو صندوق توصيل مقاوم للانفجار

حالة التطبيق حالة البيئة

درجة حرارة البيئة	-40...85 درجة مئوية (-40..185 درجة فهرنهايت). تنطبق على منطقة جذور الانفجار
درجة حرارة التخزين	-0..100 درجة مئوية(-40...-212 درجة فهرنهايت)
فئة المناخ	وفقًا للمواصفات EN G0654-1,ClaasC
التكثيف	إذن
فئة بروتاكلون	تركيب IP 00/IP 66
حماية الاهتزاز	وفقًا للمواصفة IEC 60068-2-6
التوافق الكهرومغناطيسي	الانبعاث المشع المضاد للEMI والمضاد للEMl وفقًا للمعيارين EN 61326-1 وNAMUR NE 21

الهيكل الميكانيكي

ويلغل	=40 جرام
مادة	الغلاف: PC، plaslic أو البوليستر
المحطة	الحد الأقصى للكابل، 1.75 مم2 (0.0027 بوصة2)

العرض ونظام التشغيل التشغيل عن بعد

أداة التكوين	أداة التكوين الخاصة
برامج التكوين	برنامج تشغيل الكمبيوتر (Reaowin 2o00 ]
حابك	واجهة الكمبيوتر متصلة بكابل TTL-l-RS 232 مع قابس
معلمة التكوين	نوع المستشعر ونوع التوصيل والوحدة الهندسية (C/F نطاق القياس، تعويض الوصلة الباردة الداخلية/الخارجية، تعويض مقاومة الكابل في قياس النظام ثنائي السلك، حالة الخطأ، إشارة الخرج (4...20/20...4 مللي أمبير)، المرشح الرقمي (الرطب)، المخرج، علامة نقطة القياس (8 أحرف) والإخراج التناظري.
