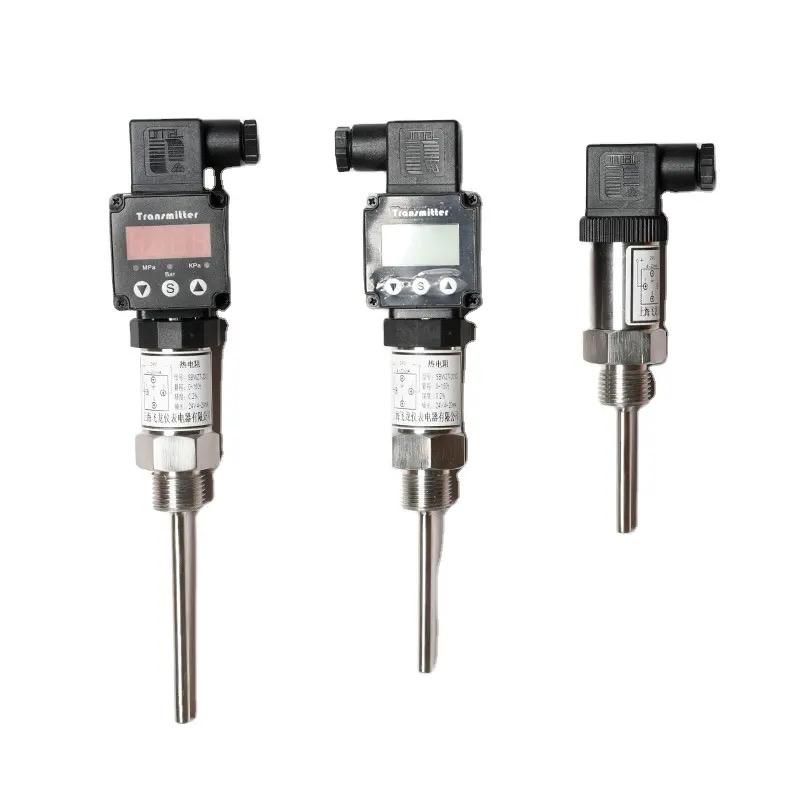

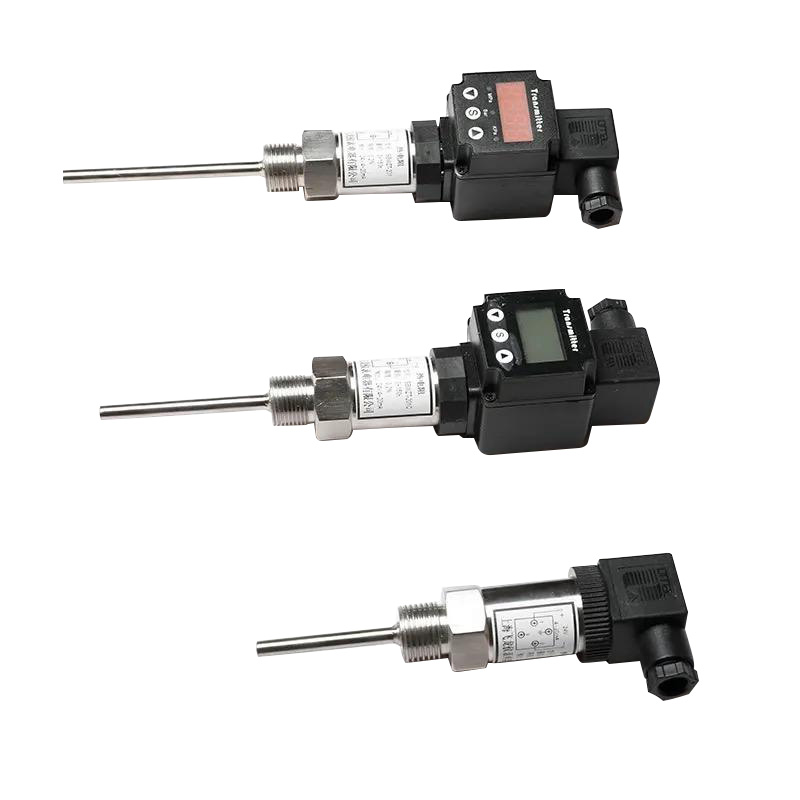

جهاز إرسال درجة الحرارة المتكامل

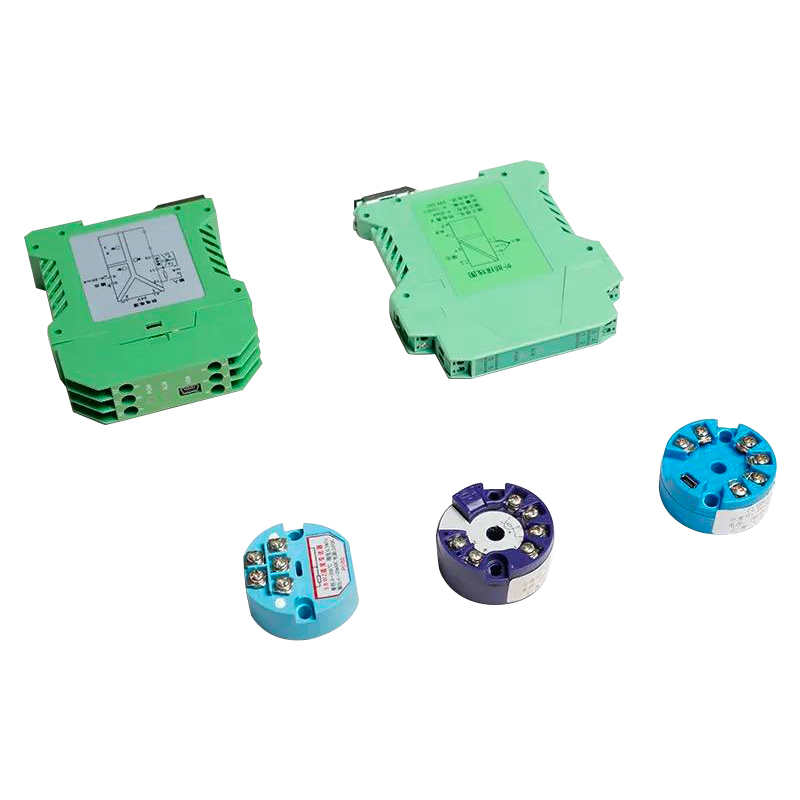

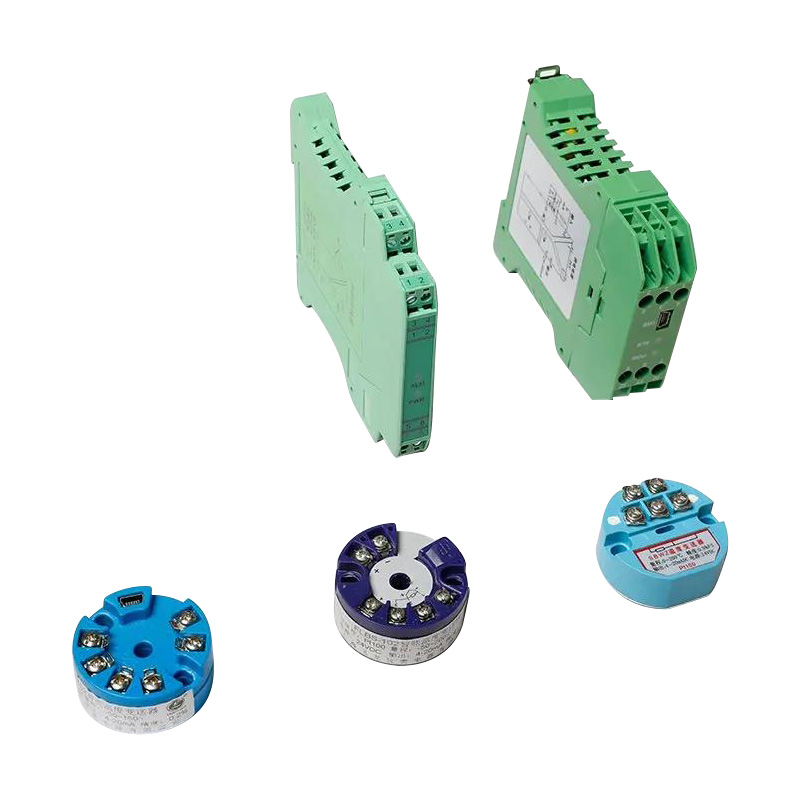

يمكن تحقيق منتجات المقاومة الحرارية الهيكلية المتكاملة مع وظيفة قياس درجة الحرارة ونقلها عن طريق وضع وحدات النظام ذات السلكين لجهاز الإرسال (SBWRand SBWZ) في صندوق الاتصال الخاص بمنتجات المقاومة الحرارية والحرارية، مثل النوع المعبأ العادي ونوع مقاوم للانفجار والنوع المُغلف، ويمكن استخدام إنتاج التكامل لقياس درجة حرارة السائل أو الغاز أو وسط البخار مباشرة. فهو يستقبل إشارات الإدخال الخاصة بالمزدوجة الحرارية والمقاومة الحرارية مع علامة التخرج القياسية ويولد خطي 4 ~ 20mA DC بواسطة درجة الحرارة المقاسة. يتم قياس درجات الحرارة والتحكم فيها عن طريق الاتصال بإشارة خرج التيار المستمر ونظام الكمبيوتر. يمكن استخدام جهاز إرسال درجة الحرارة هذا على نطاق واسع في مجال البحث العلمي للقطاعات الصناعية، مثل الطاقة الكهربائية والمعادن والبترول والهندسة الكيميائية والطيران والميكانيكا والصناعات الخفيفة والمنسوجات والطب والغذاء والدفاع الوطني.

طلب عرض سعر

إشارة الإخراج	4-20mA إشارة تيار مستمر خطية مع درجة حرارة ضمن النطاق
الدقة الأساسية	جهاز إرسال درجة الحرارة المزدوج الحراري ±0.5%FS؛ جهاز إرسال درجة الحرارة المقاومة للحرارة ± 0.2% FS؛
وضع الإرسال	نظام سلكين
إمدادات الطاقة العاصمة	12-30 فولت تيار مستمر. الجهد المقنن 24 فولت تيار مستمر
مقاومة الحمل	الحد الأقصى لمقاومة الحمل المحسوبة؛ رL (الحد الأقصى) = 50 (تحت 12 سنة) في الصيغة، المرسل هو جهد طاقة التيار المستمر تحت 24 فولت الجهد المقنن: رL(الحد الأقصى)=50(24-12)=600Ω
بيئات التشغيل العادية	أ. درجة الحرارة المحيطة: - 25 درجة مئوية ~ 85 درجة مئوية (متطلبات خاصة - 40 درجة مئوية ~ 90 درجة مئوية) ب. الرطوبة النسبية: 5%-95% ج. الاهتزاز الميكانيكي: 10-150 هرتز. أ = 0.15 ملم د. لا توجد وسيلة تسبب تآكل جهاز الإرسال في الهواء المحيط.
التدخل الكهرومغناطيسي	عندما يكون جهاز الإرسال اللاسلكي 20-1000 ميجاهرتز و5 وات على بعد 0.5 متر من جهاز الإرسال، يجب أن يختلف ± 0.15% FS.
انحراف درجة الحرارة	عندما تختلف درجة حرارة البيئة بمقدار 1 درجة مئوية، تختلف نقطة الصفر بمقدار ±0.15% FS ويتغير نطاق القياس إلى ±0.01% FS

الاستخدام والأسلاك

1. إشعار الأسلاك: يرجى ملاحظة أن عنصر استشعار درجة الحرارة تم توصيله جيدًا ونطاق القياس قبل مغادرة المصنع، بشكل عام، يرجى عدم ضبط مقياس الجهد لتعديل النطاق، إلا إذا كان ذلك ضروريًا.

2. لتركيب TC ورTD المتكاملين، يرجى الرجوع إلى تعليمات التشغيل الأخرى لنفس النوع من TC وRTD.

3. يتم توفير TC وRTD المدمجين مع مخرج تيار نظام ثنائي الأسلاك، لذلك يجب أن يكون هناك حاجة إلى موصلين نحاسيين فقط.

مثال للطلب

يرجى الإشارة إلى النموذج وعلامة التخرج والطول الإجمالي والعمق المدرج بالترتيب، على سبيل المثال (L×I)

مثال 1:WRNKB-230 K 1150x1000

I.E: مزدوج حراري مغلف بنظام سلكين، تركيب مسمار ثابت، صندوق توصيل مقاوم للماء، القطر الخارجي Φ16 مم، علامة التخرج K، الطول الإجمالي 1150، العمق المدرج 1000 مم.

مثال 2: WZPKB-336 PT100 L=1000

I.E: نظام مكون من سلكين متكامل المقاومة الحرارية البلاتينية، تركيب مسمار حلقي متحرك، صندوق توصيل مقاوم للماء، القطر الخارجي، علامة التخرج PT100، الطول الإجمالي 1000 مم.

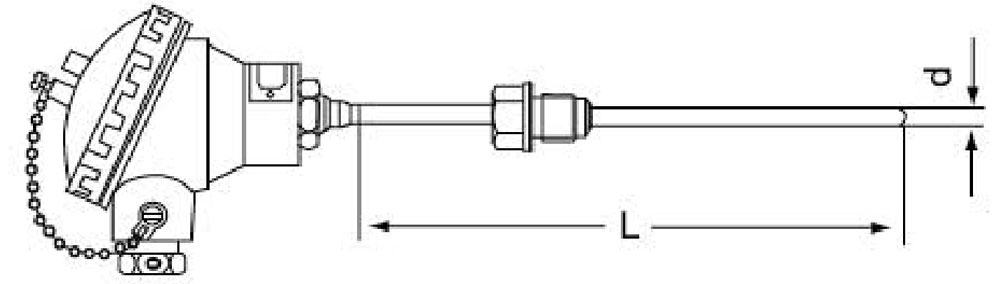

المقاومة الحرارية والحرارية مع جهاز إرسال درجة الحرارة

نموذج	علامة التخرج	نطاق القياس (°C)	أنبوب الغلاف
نموذج	علامة التخرج	نطاق القياس (°C)	مادة	ضياء الأنبوب.	المواصفات.
SBWZPR-231	PT100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500 × 350
SBWRNR-231	R	0-1000	1Cr18NiSTi、GH2520、316	Φ6-12	300×150 400×250 450×300 500 × 350

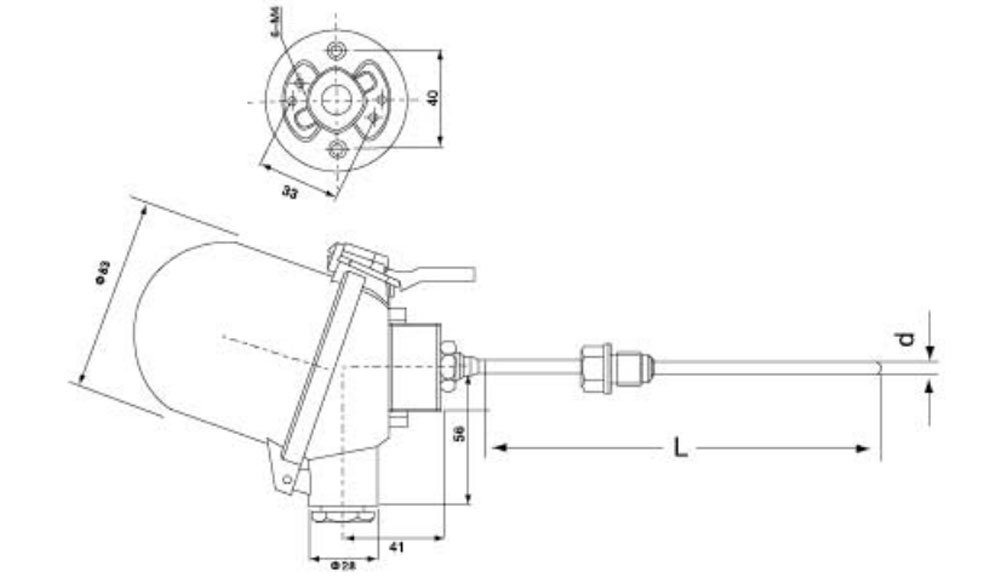

نموذج	علامة التخرج	نطاق القياس (°C)	أنبوب الغلاف
نموذج	علامة التخرج	نطاق القياس (°C)	ماتينيال	ضياء الأنبوب.	المواصفات.
SBWZPK2-231	PT100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti、GH2520、316	Φ6-12

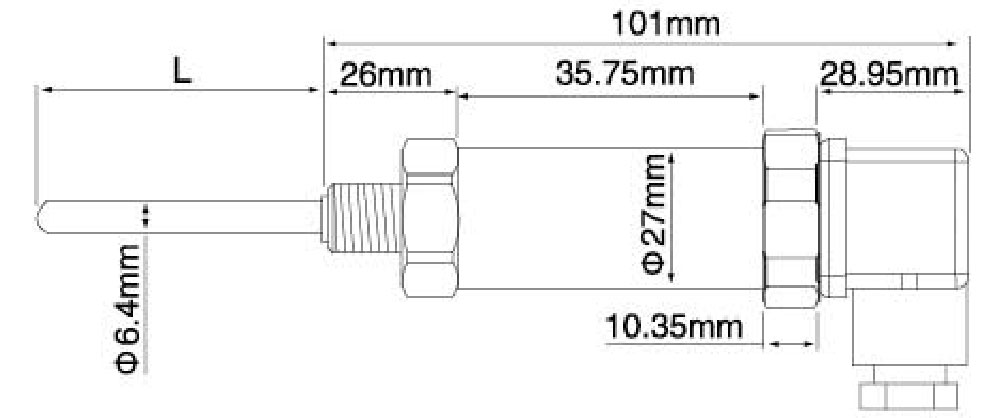

هيرشمان المكونات في نوع المقاومة الحرارية الصغيرة والمزدوجة الحرارية

نموذج	علامة التخرج	نطاق القياس (°C)	أنبوب الغلاف
نموذج	علامة التخرج	نطاق القياس (°C)	ماتينيال	ضياء الأنبوب.	المواصفات.
SBWET-201	PT100	-50- 400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti、GH2520、316	Φ4-12	50 100 150 200 300 400 500
